1 Rechtliches

Das Programm unterliegt der GPL (GNU General Public Licence) Version 3 oder höher, jede Nutzung der Software/Informationen nonkonform zur GPL oder ausserhalb des Geltungsbereiches der GPL ist untersagt!
Die Veröffentlichung dieses Projekts erfolgt in der Hoffnung, daß es Ihnen von Nutzen sein wird, aber OHNE IRGENDEINE GARANTIE, auch ohne die implizite Garantie der MARKTREIFE oder der VERWENDBARKEIT FÜR EINEN BESTIMMTEN ZWECK.
Alle im Text genannten Marken sind Eigentum des entsprechenden Inhabers.

2 Features

Als Eingabegerät dient eine normale PS2-Computertastatur, als Ausgabegerät ein Fernsehgerät mit SCART- oder BAS-Eingang (B/W).

20 Programmzeilen mit maximal 25 nutzbaren Zeichen, Fullscreen-Editor
1 Programm im internen Flash
Tiny-Basic ähnliche Programmiersprache
26 Variablen zu jeweils 1 Byte
30x23 Zeichen normal und invertiert, Pseudografik
Schnelles Scrolling
PS2-Tastatur zur Eingabe
1-Kanalige Audioausgabe (Noten in 1 Klangfarbe, Rauschen) mit Hüllkurve
serielle RS232-Schnittstelle mit 1200 Baud und optionaler Ladungspumpe
4 Portpins als I/O und Analogeingänge nutzbar
Schnitstelle für EEPROM (24C16) mit 4 Programmen
Up/Download von Programmen über die serielle Schnittstelle
automatischer Start des Programmes nach Einschalten
Tastenkombinationen für Abbruch, Neustart, Screenshot
Versionen für Mega8, Mega16 auf ChipBasic Board und Mega88

3 Autostart

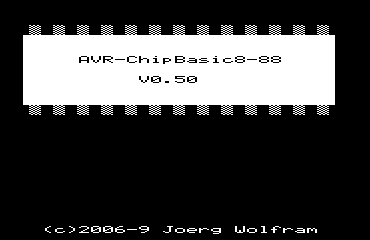

Das System ist mit einem simplen Autostart-Mechanismus ausgestattet. Um in den normalen Mode zu kommen ist es es notwendig eine Taste (ausgenommem Shift, CTRL und ALT) zu betätigen, während der Intro-Screen angezeigt wird. Wird keine Taste betätigt oder ist keine Tastatur angeschlossen, startet das Programm automatisch. Damit ist es auch möglich, einen Chip mit ferigem Programm ohne Tastatur einzusetzen.

4 Die Tastatur

Die vorliegende Version benötigt je nach Assembleroption eine Tastatur mit deutschem oder US-Layout. Bei Bedarf lässt sich das Programm auch an andere Tastenbelegungen anpassen.
Zur einfacheren Bedienung gibt es am unteren Bildrand 4 Felder mit Funktionen, die den Tasten F1...F4 entsprechen.
Daneben gibt es noch ein paar Tastenkombinationen, die zum Teil auch vom PC her bekannt sein dürften:

CTRL+ALT+DEL startet komplett neu, dabei werden alle Variablen und ungespeicherte Programme gelöscht
CTRL+C unterbricht das Programm zum nächstmöglichen Zeitpunkt
CTRL+P sendet einen Screenshot an die serielle Schnittstelle

Weiterhin gibt es zu beachten, dass der Klammeraffe nur mittels SHIFT+3 erreichbar ist.

5 Der Editor

Die Programme werden mit einem einfachen Fullscreen-Editor geschrieben und bearbeitet. Ganz oben steht der Programmname. Darunter befindet sich eine Statuszeile, in der z.B. Fehler angezeigt werden. Normalerweise lädt der Editor beim Start das Programm aus dem Flash, ist jedoch beim Start die ALT Taste gedrückt, wird der Editor mit einem leeren Programm gestartet. Die Position des Cursors wird durch ein invers blinkendes Zeichen dargestellt. Es wird immer eingefügt, Zeichen unter/rechts vom Cursor wandern nach rechts. In der untersten Zeile sind 4 Felder zu sehen. Diese entsprechen den Tasten F1...F4 und haben folgende Funktionen:

F1	F2	F3	F4
Load	Name	Disk	Run
Programm aus dem Flash neu in den Editor laden	Änderung des Programmnamens	Zeigt die Programmselektorbox an, wenn EEPROM angesteckt	Speichert und startet das aktuelle Programm

Die Taste F1 hat eine Zweitfunktion, wenn zusätzlich die CTRL oder STRG Taste gedrückt wird. Dann kann ein Programm über die serielle Schnittstelle eingelesen werden. Ausserdem haben die folgenden Tasten / Tastenkombinationen spezielle Funktionen:

DEL	Löscht das Zeichen unter dem Cursor, von rechts rücken Zeichen nach.
Backspace	Löscht Zeichen links neben dem Cursor, von rechts rücken Zeichen nach.
ENTER	Es wird an den Anfang der nächsten Zeile gesprungen.
ALT+DEL	Die aktuelle Zeile wird gelöscht bzw. mit Leerzeichen gefüllt.
F11	Gibt das aktuelle Programm auf die serielle Schnittstelle aus.

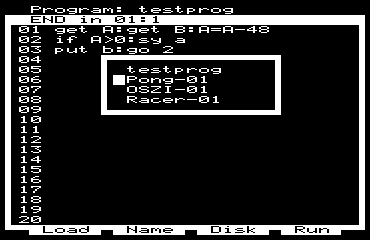

Wenn die Programmselektorbox angezeigt wird, kann das zu lesende oder zu schreibende Programm mit den Cursortasten ausgewählt werden. Mit der Taste L wird das Programm in den Editor geladen, mit der Taste S wird das im editor befindliche Programm im EEPROM gespeichert. Dies dauert allerdings 20-30 Sekunden da nur Byteweise geschrieben wird. Mit ESC wird ohne Laden/Speichern zum Editor zurückgekehrt.

6 Serieller Programmtransfer

6.1 Kommunikationsparameter

Für die Funktionen der seriellen Schnittstelle sollte am PC folgendes eingestellt werden
8 Bit --- 1200 Baud --- no Parity --- 1 Stopp-Bit
Für alle Funktionen wird normale Textübertragung verwendet. Unter Windows kann man z.B. das Hyperterminal verwenden (Text senden/aufzeichnen) verwenden, unter Linux minicom oder das Program chiptrans8.pl im Examples-Ordner.

6.2 Senden zum AVR

LOAD (CTRL+F1) im Editor auswählen
Transfer am PC mit ./chiptrans8.pl -w Dateiname starten
am AVR wird das Programm, am PC der Status angezeigt

6.3 Empfangen vom AVR

Transfer am PC mit ./chiptrans8.pl -r Dateiname starten
SEND(F11) im EDITOR betätigen
am PC wird der Status angezeigt

6.4 Nutzung der Screenshot-Funktion

Für den Screenshot kann das Programm screenshot.pl im tools-Verzeichnis benutzt werden. Es benötigt Einen Perl-Interpreter sowie ImageMagick und wird mit "./screenshot8.pl dateiname.endung" aufgerufen. Danach kann dann der Screenshot vom Controllerboard mittels CTRL+P ausgelöst werden. Die Schnittstelle ist im Programm festgelegt (/dev/ttyS0), kann aber leicht geändert werden.

6.5 Zeilenenden

Ab Version 0.50 ist es möglich, die Art der zu sendenden Zeilenenden zu konfigurieren. Dazu gibt es den Befehl CFG n. Von N werden dabei derzeit nur die untersten beiden Bits ausgewertet.

Wert (binär)	Beispiel	Zeilenende	PC-Plattform
00	0	kein Zeilenende	für Testzwecke
01	1	nur CR	MAC
10	2	nur LF	Unix/Linux
11	3	CR und LF	Windows

Die Einstellung wird im EEPROM gespeichert und braucht normalerweise nur einmal durchgeführt zu werden.
